奇偶校驗是一種用于簡單檢測二進制數據是否正確的方法。在串行通信中，奇偶校驗可以用于檢測數據傳輸?shù)腻e誤。
奇偶校驗分為無校驗，奇校驗，偶校驗三種。其原理是在二進制數據的末尾添加一個額外的位，使得數據中二進制 1 的數量為奇數或偶數。這個額外的位被稱為校驗位。通過在數據的末尾添加一個校驗位，可以檢測出數據在傳輸?shù)倪^程中是否存在錯誤，從而幫助檢測數據的正確性。
使用奇校驗時，如果數據中1的個數是偶數，那么校驗位設置為1，使得整個數據的1的個數變?yōu)槠鏀?shù)。如果數據中1的個數是奇數，那么校驗位設置為0，同樣使得整個數據的1的個數變?yōu)槠鏀?shù)。
當數據在傳輸過程中出現錯誤時，例如由于噪聲引起了一個二進制位的變化，這個錯誤就會影響到校驗位，導致整個數據的1的個數變成偶數。在接收端，通過檢測1的個數是否正確，可以判斷數據是否正確。如果1的個數不匹配，就說明數據傳輸過程中出現了錯誤。
需要注意的是，奇偶校驗只能檢測到一位的錯誤，對于多位錯誤的檢測就需要使用其他更復雜的校驗方法。
要使用奇偶校驗驗證數據，需要適當?shù)挠布O(shè)備和軟件支持來實現可靠的串行通信和數據錯誤檢測。以下以FT2000為例給大家演示和分析。
FT-2000/4 包含 4 個 UART（Universal Asynchronous Receiver/Transmitter，通用異步接收/發送裝置）控制器。其中，三個 3 線制接口，只提供輸入、輸出和中斷線，一個 9 線制接口，提供握手相關接口。
FT-2000/4官方文檔對串口奇偶校驗使用描述并不清晰，需要注意的是在開啟校驗功能時比較容易出錯。
FT-2000/4共有3個寄存器域控制校驗方式。分別為UARTLCR_H下的SPS、EPS和PEN。
PEN為校驗的使能位，控制校驗的開啟與關閉。
ESP為奇偶校驗類型選擇。用于選擇奇校驗和偶校驗。
SPS為校驗方式選擇。
其中PEN和EPS比較好理解，是校驗使能和奇偶選擇。但SPS的描述卻比較模糊。從描述來看和PEN差不多，是校驗開關。

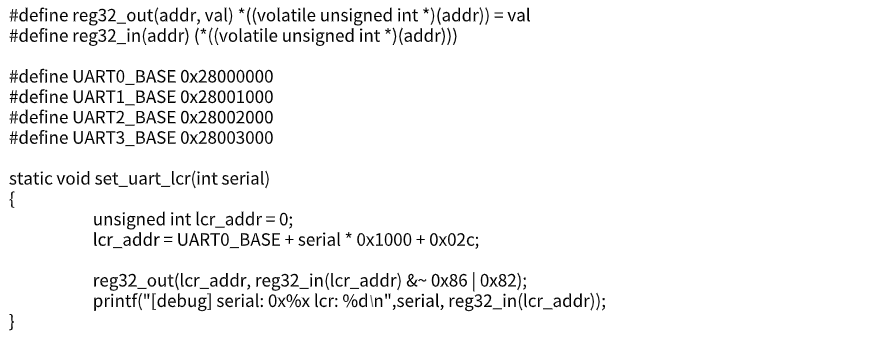

在RTOS中配置串口為奇校驗，設置寄存器為PEN=1，EPS=0，SPS=1。串口定時發送數據包。
將FT-2000/4設備與接收設備連接，接收設備串口無法調試，且能響應其他設備發送的串口數據。
當FT-2000/4設備向?qū)Ψ桨l(fā)送數據后對方設備一直不對發送的數據做出響應。初步判斷為接收設備未收到此設備通過串口發送的完整數據幀。
現在接收設備收到數據后沒響應，可能是發送設備的問題，也可能是接收設備的問題。那么如何進行驗證呢？先將接收設備更換為電腦，若電腦收到了正確數據，則發送設備沒問題。那么可能是對端接收設備出了問題。將FT-2000/4串口連接到USB轉串口工具。讓設備定時發送數據，電腦使用串口調試助手接收數據。
為了找出問題所在，可使用同樣的USB轉串口工具，在配置相同的情況下使用不同的串口調試助手。然后觀察接收的數據是否正確。
測試結果：電腦收到了正確數據。在更換USB轉串口工具后。也收到了正確的數據。根據電腦的測試結果來看，發送設備沒有任何問題。但接收設備也能對來自其他設備的數據做出響應使用。那么這種驗證方式還是沒有找到根本問題所在。這說明USB轉串口工具并不是完全可靠的?？紤]到STM32的芯片具有串口校驗錯誤中斷，那么可以再使用一個STM32的設備做一個串口數據轉發測試。

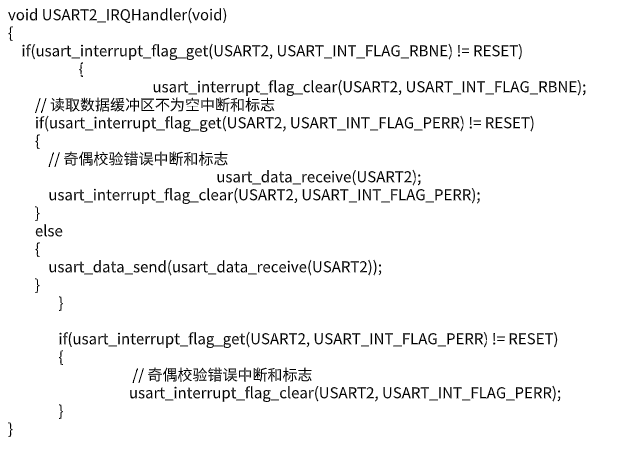

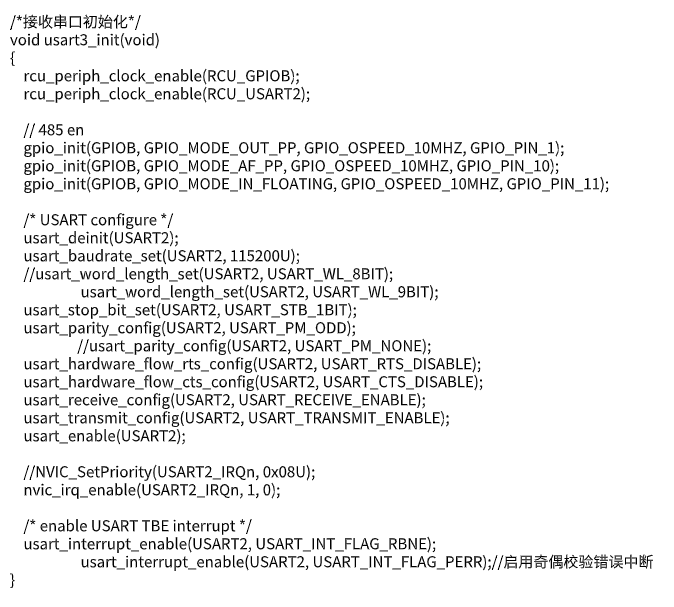

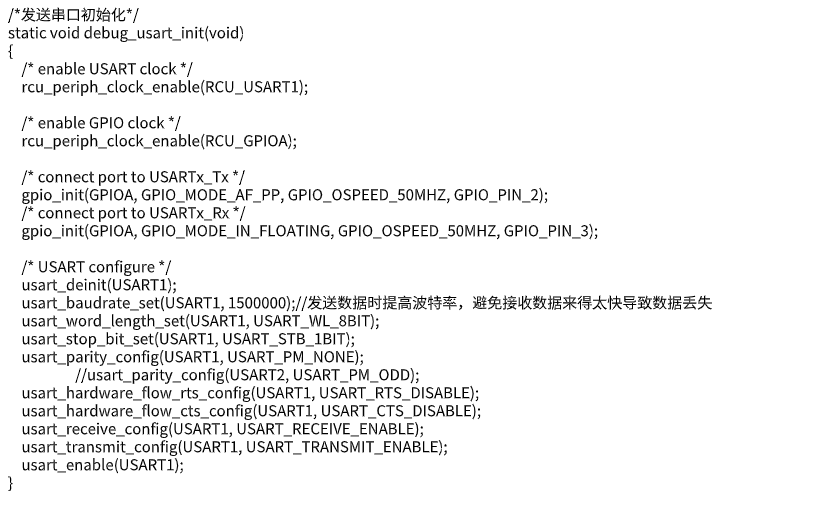

參考一個STM32的設備編寫程序做數據轉發。使用一個端口按奇校驗接收數據并啟用校驗錯誤中斷。收到正常數據后通過另一個串口發送出去，如果收到的數據觸發了校驗錯誤則將數據丟棄。STM32轉發設備的連接圖與配置如下：
此時STM32先連接一個能正常收發數據的串口設備。此設備設置奇校驗后發送的數據未觸發奇偶檢驗錯誤中斷，PC收到的數據與設備發送的數據相同。此設備設置偶校驗或無校驗發送數據時觸發奇偶檢驗錯誤中斷，PC無數據接收。此時說明stm32可正常識別奇偶校驗。
將FT-2000/4設備連接STM32后發送一幀數據，PC卻只收到部分數據。說明FT-2000/4設備發送的數據存在校驗不通過的問題。
通過以上分析已初步確認了是FT-2000/4發送設備的問題，PC又成功接收到了數據。則說明問題可能出在串口配置與使用相關區域。
官方提供了linux鏡像，我們將linux鏡像燒錄后測試。發現在linux中串口設置奇校驗后數據發送正常，通過STM32后PC收到了發送的數據。然后在linux中將串口相關寄存器內容打印出來并和RTOS中打印的寄存器內容對比，發現SPS寄存器的值不一樣。根據FT-2000/4官方linux內核源碼分析驅動程序。相關驅動代碼如下[1]：
drivers/tty/serial/phytium-uart.c
驅動中在啟用了CMSPAR標記后才將SPS置位。
網上查找CMSPAR相關信息[2]，CMSPAR為顯示選擇標記或空奇偶校驗，若已設置奇校驗，則奇偶校驗位總是1。否則奇偶校驗位總是0（空奇偶校驗）。即奇偶校驗變?yōu)榱薽ark和space校驗。
從網上串口校驗相關資料得知校驗分為無校驗、奇校驗、偶校驗、mark校驗和space校驗。而這個SPS寄存器可能就是奇偶校驗和mark與space校驗的切換。
將FT-2000/4設備改回RTOS程序并將SPS設置為0。
這次通過STM32轉發，PC收到了完整的數據。
這個SPS就是這兩種校驗的切換寄存器。置0時根據EPS內容設置奇校驗或偶校驗。置1時根據EPS內容設置mark或space校驗。
奇偶標記（mark和space）多用于串口多機通訊中的地址與數據區分?？蓽p少從機的中斷次數。
例如：發送設備地址時使用mark校驗，發送數據時使用space校驗。從機空閑時僅保留mark校驗中斷。當主機發送帶mark校驗的地址時從機觸發中斷，從機判斷是否是自己的地址。若是自己的地址則將校驗方式改為space校驗并準備接收數據。若不是自己的地址則繼續等待，后續主機發送數據時不再觸發中斷。
為什么設備通過USB串口助手連接電腦后即使校驗設置錯誤電腦也能收到正確數據？可能是部分USB串口工具在檢測到校驗錯誤后并沒有丟棄數據，而是將錯誤的數據直接發給了電腦。導致了串口調試助手的校驗方式與實際不符時也收到了數據。
[1] 內核源碼：https://gitee.com/phytium_embedded/phytium-linux-kernel/tree/linux-5.10
[2] 參考文章：https://zhuanlan.zhihu.com/p/617236482
